FIZIČNE SPECIFIKACIJE |
||||||
|
Nazivna napetost Nazivna zmogljivost (10HR) |
12V 100Ah |
|
||||
|
Dimenzija |
Dolžina Premer Višina posode Skupna višina |
331±2 mm （13,03 palcev） 172±2 mm (6,77 palca) 216±2 mm (8,50 palca) 222±2 mm (8,74 palca) |
||||
|
Utež |
Pribl. 31 kg ±3 odstotke (68,32 lbs) |
|||||
|
Standardni terminal |
B3 (priključek z vijakom in matico) Vrsta vijaka: M6 |
|||||
|
|

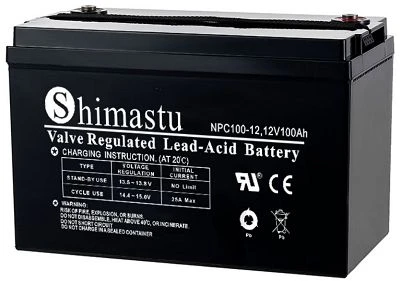

Baterije z globokim ciklom serije Shimastu NPC so baterije z globokim ciklom, zasnovane tako, da se redno globoko izpraznijo z uporabo večine svoje zmogljivosti, to je najpogostejša baterija, ki se uporablja za solarno shranjevanje energije izven omrežja in hibridno shranjevanje ter številne druge aplikacije. |
|||||
|
ELEKTRIČNE SPECIFIKACIJE |
||||||
|
Značilnosti |

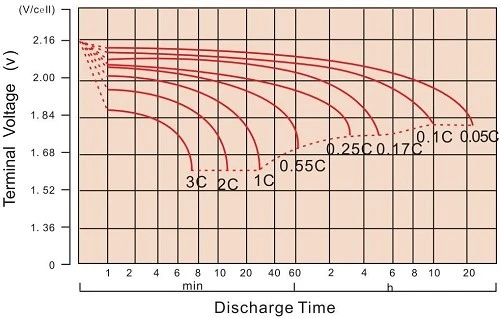

Krivulje praznjenja pri 25 stopinjah (77 stopinj F) |
|||||
|
Zmogljivost |
10 urna tarifa (10A) 5 urna tarifa (17A) 3 urna tarifa (25A) 1 urna cena (55A) |
100Ah 85Ah 75Ah 55Ah |
|
|||
|
Prizadeta zmogljivost po temperaturi |
40 stopinj (1040F) 25 stopinj (770F) 0 stopinj (320F) |
102 odstotka 100 odstotkov 85 odstotkov |
||||
|
Največji tok praznjenja |
1000 A (5 s) |
|||||
|
Tok kratkega stika |
2150A |
|||||
|
Notranji upor |
Popolnoma napolnjena baterija (25 stopinj, 770F) 6.8mΩ |
|||||
|
Oblikovano življenje |
Večji ali enak 700 ciklom pri 50 odstotkih DOD (25 stopinj) |
|||||
|
Konstantna napetost Napolniti |
Cikel |
Začetni polnilni tok je manjši od 25 A Napetost 14,1~14,4V pri 25 stopinjah (770F ) Temperaturni koeficient –30mV/ stopinjo |
||||
|
Ostani v pripravljenosti |
Začetni polnilni tok ni omejen Napetost 13,5~13,8V pri 25 stopinjah (770F ) Temperaturni koeficient –20mV/ stopinjo |
|||||
|
KONSTANTNI TOK RAZPRODAJNOSTI A@25 stopinj |
|||||||||
|
FV/ČAS |
10 MIN |
15 MIN |
30 MIN |
1H |
3HR |
5HR |
8HR |
10HR |
20HR |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
KONSTANTNA MOČ PAZRAZNJENJA VAT NA CELICO pri 25 stopinjah |
|||||||||
|
FV/ČAS |
10 MIN |
15 MIN |
30 MIN |
1H |
3HR |
5HR |
8HR |
10HR |
20HR |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
